法兰手动带气动刀闸阀

产品展示

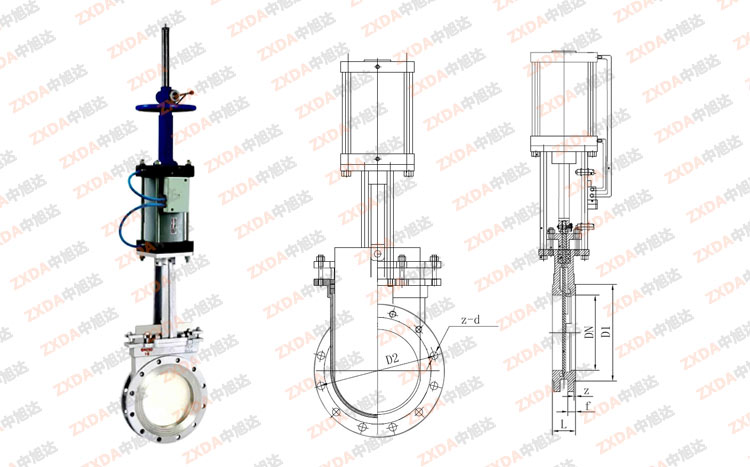

气动带手动法兰刀闸阀结构图

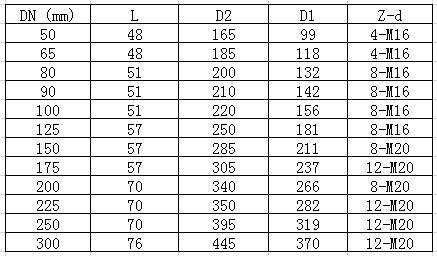

气动带手动法兰刀闸阀尺寸



   气动带手动法兰刀闸阀产品概述


Z643H(X、F)-2.5、6、10、16系列气动带手动法兰刀闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点,不断提高产品的科技含量,从一些技术细节着手,完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ643H(X、F)系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。


   气动带手动法兰刀闸阀产品特点


1、阀门采用整体式设计,,流体阻力小,操作灵活方便。

2、手动刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。

3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。

4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。

5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶,密封性好,耐腐蚀。

6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。

7、 服务的行业包括:能源、石化、冶金、化工、采矿、造纸、环保、生化、制药、石油、电力、印染、轻工、食品、烟草、制糖、饮料等各个领域。


   气动带手动法兰刀闸阀性能特点


气电控制功能说明1、采用双电控三位五通电磁阀控制气动刀型闸阀气缸,采用三位开关,可控制闸阀在上限位、下限位及任意位置停留。

2、闸阀在上限位、下限位置停留时,上限位及下限位置的限位开关,发出一组常开或常闭的独立信号触点。可作为状态指示用。

3、闸阀在上限位下限位置停留时,上限位及下限位置的限位开关,自动切断电磁阀相应控制线圈的电源。这样闸阀在上限位及下限位置长期停留时,电磁阀的电控线圈不通电,可避免电磁线圈发热提高电磁阀使用寿命,大大地提高了可靠性。

4、闸阀在上限位及下限位置长期停留时;气源被切断不耗气,但锁定阀门气缸的气压仍保持在气缸中,能保证可靠停位。

5、在气缸开关过程中,切断控制电源,则气缸进出气也同时被切断,锁定阀门气缸的气压仍保持在气缸中,如气缸活塞、电磁阀及接头无泄漏,则闸阀可在任意位置长期停留。


   气动带手动法兰刀闸阀订购方式


本商品为厂家直供产品,如需特殊配置的(可定做),订货时请详细说明以下参数:

(例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)
