WCB气动刀闸阀带三联件

产品展示

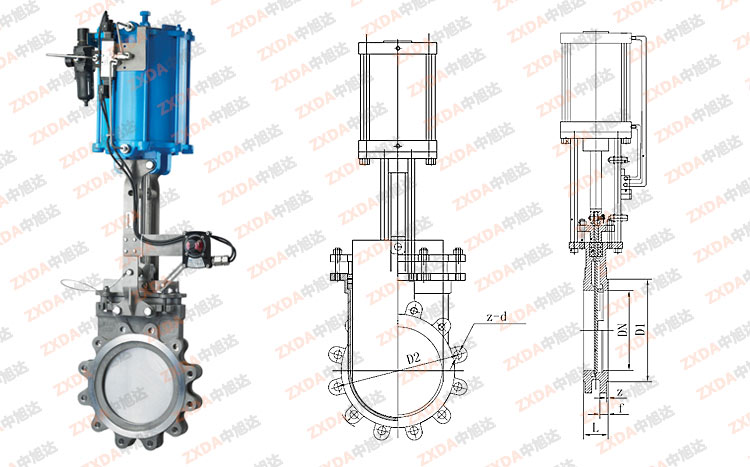

气动刀闸阀结构图

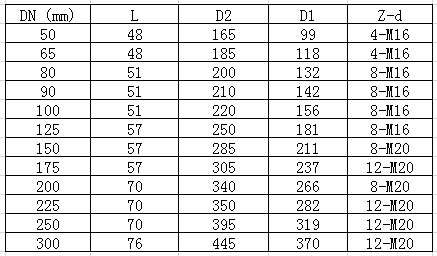

WCB气动刀闸阀尺寸




  WCB 气动刀闸阀产品概述


气动刀闸阀,即是气动刀型闸阀,借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为气动执行器,下半部分为阀门。本类阀门在管道中一般应当水平安装。


   WCB气动刀闸阀产品特点


刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀、球阀等阀门的重量大、流阻大、面积大、难安装等疑难问题,可取代通用切断阀和调节阀,可在工作压力1.0MPa-2.5MPa,使用温度-29-550℃情况下正常工作。

刀型闸阀的闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。

刀型闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm)。

刀型闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。

刀型闸阀按传动方式可分为:手动(手轮、手动拉链)、蜗轮蜗杆传动(正齿轮传动、伞齿轮传动)、气动、电动、液动等;

刀型闸阀按控制方式可分为:手动控制、气动控制、电磁控制、模拟远程计算机控制。

刀型闸阀适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。


   WCB气动刀闸阀性能特点


1.可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物。

2.不锈钢闸板可防止腐蚀引起的密封泄漏,精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。

3.不锈钢阀体坚久耐用,阀体加强筋设计提高阀体强度,双头螺使用启闭更为迅速。

4.整体的不锈钢材质,可防止腐蚀破坏。阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。

5. 全圆形的直流通道设计不存渣、不卡阻。

6.科学的上密封填料函设计,使上密封安全有效,经久耐用。

7.短结构长度,可节省原料,安装空间,也有效支持管道强度。

8.设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。


   WCB气动刀闸阀订购方式


本商品为厂家直供产品,如需特殊配置的(可定做),订货时请详细说明以下参数:

(例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)
