QPJ气动程控阀

　　QPJ气动程控阀工作原理

　　气动程控阀是采用活塞式气动执行机构与截止阀组成，适用于截止切断测应用场合。QPJ气动程控阀具有密封性能好，双向耐压零泄漏；无磨损、无冲击、寿命长；抗分子筛粉尘。长期以来，QPJ气动程控阀在使用过程中我们不断完善和发展这种类型的阀门，现在它的结构简单可靠、密封良好、动作时间短、密封寿命长。近年来，已被多家大型石化、钢铁、化肥企业使用。

　　QPJ气动程控阀特点

　　1、阀杆与活塞杆合二为一，确保上下对中性；使阀门在线检修容易，提高检修效率；

　　2、采用优质的低流阻阀体、流线型流道设计，精密细致的铸造表面，功能特别的导流片，使流阻大大减小；

　　3、采用内平衡原理：采用内平衡结构，抵消介质压力，使阀门的使用压差得到提高，具有良好的双向承压能力。阀门正、反向使用时，具有相同的密封副比压，使密封片寿命提高，并减小了执行机构，使阀门整体体积缩小；

　　4、直观可靠的阀位状态现场指示，配阀位检测信号装置，可实现信号远程传输功能；

　　5、可靠的外密封：采用空心V型填料，具有良好的自密封性能。填料采用炭纤维增强填充聚四氟乙烯材料，添加有减摩成份，提高耐磨性。填料组具有弹簧补偿结构，在填料磨损后能进行自动补偿。经二十余年使用证明，该填料组结构密封非常可靠，使用寿命很长；

　　6、优质的密封片：使用PEEK密封片。它是一种高分子材料，具有较高的硬度及机械强度，良好的回弹性。使用这种密封片，使阀门寿命大大提高；　　　

　　7、独特的防冲刷结构：在工艺管道中的气体介质内，可能存在一定量的杂质，在高速气流的推动下，这些杂质会急聚冲刷密封片。一定时间后，一般结构的阀门密封片会出现一些坑洞，造成阀门内漏。本阀门设计有密封片防冲刷装置，能使95%以上的气体冲刷在防冲刷装置上，并使气体流向有一定的导向作用，保护密封片。用该防冲刷装置和密封片可有效地保证密封片的寿命达到开关100万次以上。

　　QPJ气动程控阀性能

　　1、密封性能好，达到零泄漏标准；

　　2、阀门开关速度快3S以内；

　　3、寿命长，可经受长期频繁开关；

　　4、具备双向耐压性和抗高速气流冲刷性能；

　　5、能用于氢气、一氧化碳等易燃易爆、有毒和粉尘等恶劣环境；

　　6、具备双向耐压性和抗高速气流冲刷性能；

　　7、气动开关，具有阀位状态现场指示和开关信号反馈。

　　附件选项：根据不同控制和要求可选择下列附件。

　　回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

　　电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

　　三联件：可对气源稳压、过滤、气缸加润滑油。

　　手轮机构：转动手轮机构，可实现手动开、关阀。

　　电气定位器：输入4～20mA信号,实现阀门调节功能。

　　QPJ气动程控阀订购方式

　　本商品为厂家直供产品，如需特殊配置的(可定做)，订货时请详细说明以下参数：

　　(例如：阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件)

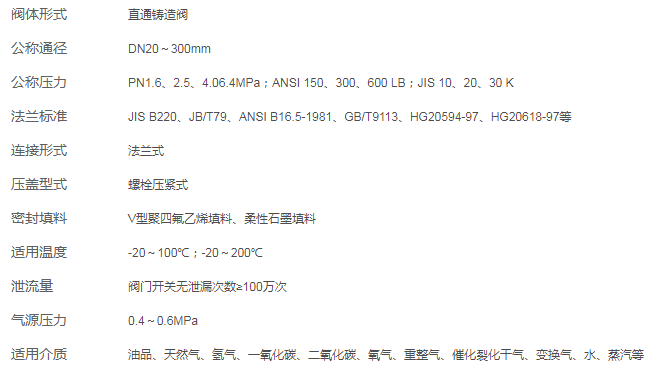

　　QPJ气动程控阀主要技术参数

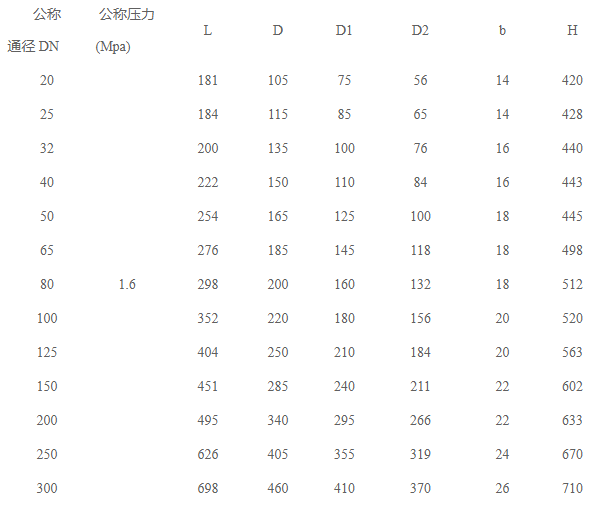

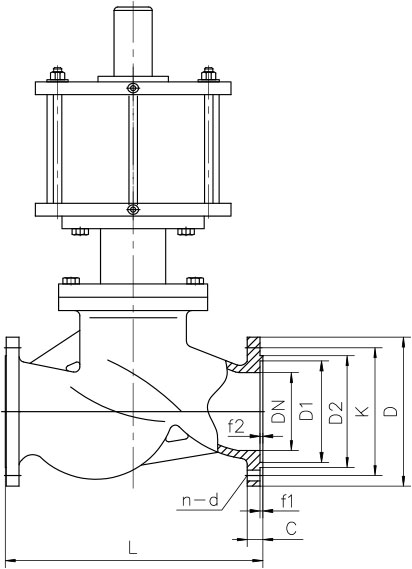

　　QPJ气动程控阀连接尺寸
