气动放料阀

  产品用途及相关应用

  放料阀广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。


  放料阀适用介质温度

  (1)使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

  (2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

  (3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

  (4)不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。


  放料阀耐腐蚀性

  (1)聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。

  (2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

  (3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

  (4)不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。


  放料阀安装注意事项

  (1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

  (2)、安装在保温管道上的各类手动阀门,手柄均不得向下。

  (3)、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。


  气动放料阀工作原理

  1、轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。

  2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

  3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。

  4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。

  5、连续作业时,按上述作往返动力。

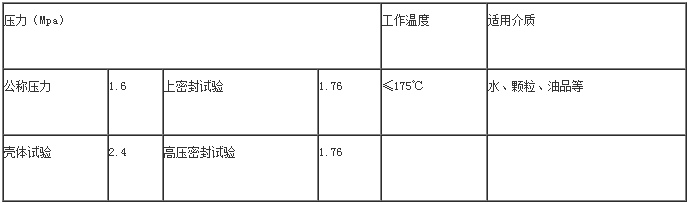

  气动放料阀主要技术参数

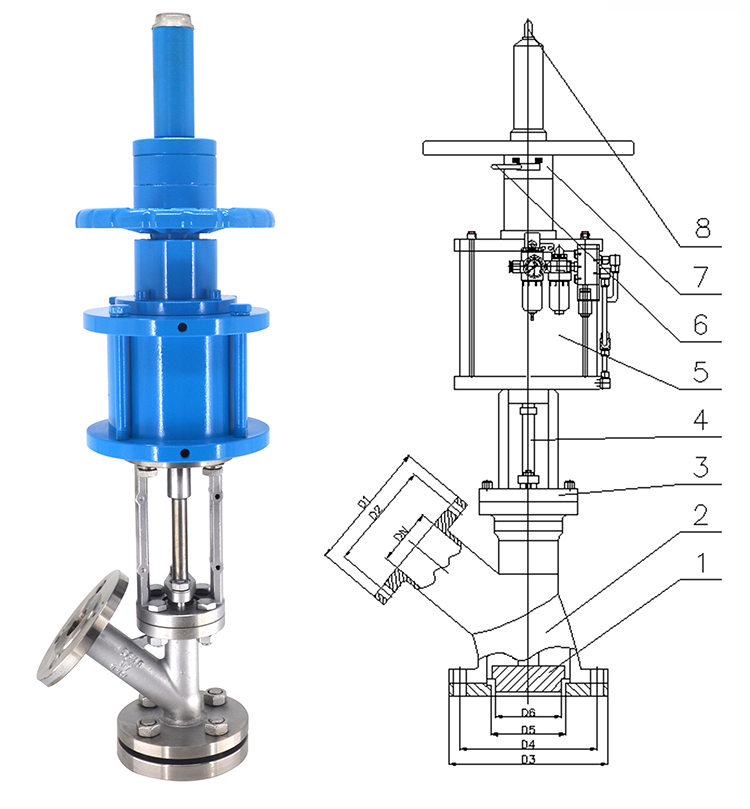

  气动放料阀主要零件材料

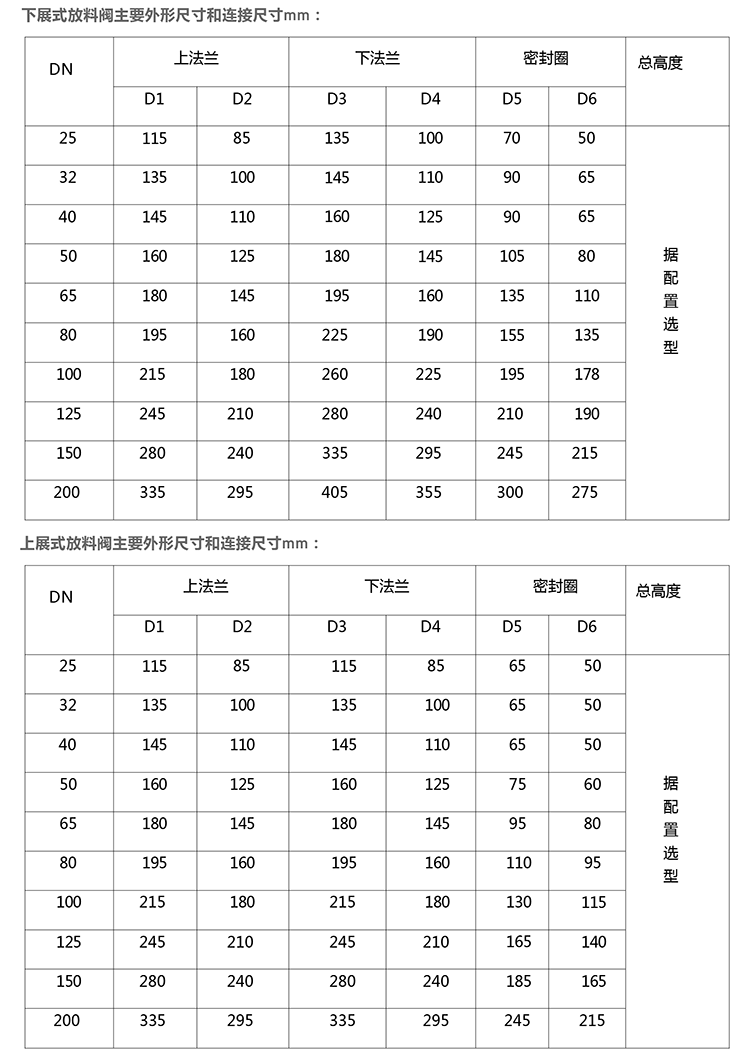

  气动放料阀主要外形尺寸(法兰尺寸按JB79PN1.6 Mpa)
