气动铸钢WCB管夹阀

产品展示

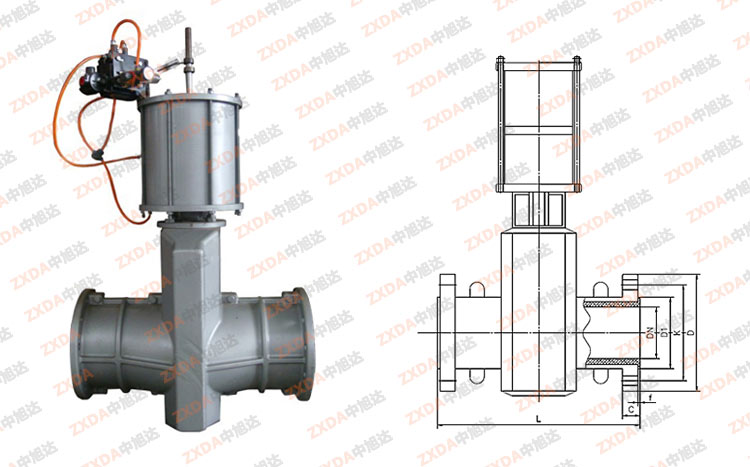

气动铸钢管夹阀结构图





   气动铸钢管夹阀工作原理



气动铸钢管夹阀是为了满足客户特殊工况要求在手动管夹阀基础上改进的新型阀门,由上下铸铁、铸钢阀体、橡胶管套、大小阀杆、闸板、上下导柱、气动装置等零件组成,也可根据需要选择驱动装置。气动管夹阀广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。

工作原理

在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。由于管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因流体压力而变化。当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流。



   气动铸钢管夹阀特点



无泄漏:无密封点,控制介质空间和阀门通道完全隔离,不会发生内外泄漏现象。

管阀同径:结构新颖简单,橡胶套内径与管道相同,局部阻力损失小。

含杂关闭: 依靠橡胶套变形实现启闭,即使流体含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。

适用面广:结构简单,仅三个部件,可代替体积大、结构复杂的阀门,尤其适用于有防爆要求的场合。

高效长寿:独特的含增强帘布的橡胶管套,能够经受高频率的启闭作业,耐酸、碱和化学介质,具有很长的使用寿命。

安装简单:阀门安装无方向性,使用管道无需清洗,一旦橡胶套损坏,更换简单迅速。

控制方便:根据需要可实现就地或远距离自动化操作控制。

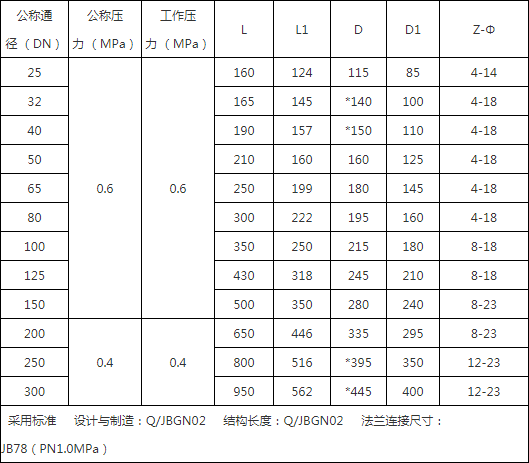

   气动铸钢管夹阀性能



注意事项:

1:压缩空气的杂质和水份影响胶套的使用寿命,应在气路中设置过滤器,除去杂质和水份。

2:在配管时充分清除管道和接头中的杂质、切屑粉末等。

3:维修保养胶套时,务必事先关闭供气阀门,并将启动回路中的压缩空气排尽后,方可进入维修作业。

4:避免气阀胶套发生冻结,应该在摄氏5℃以下使用时,应使用干燥器处理干燥空气。
