气动手动双用法兰蝶阀

  气动手动双用蝶阀产品概述

  本D643H气动硬密封碟阀图片带电磁阀、气源处理三联件,限位开关,定位器等气动元件。我公司研制的D643H气动带手动蝶阀,结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


  气动手动双用蝶阀产品分类

  1、按结构形式分类

  (1)中心密封蝶阀

  (2)单偏心密封煤阀

  (3)双偏心密封蝶阀

  (4)三偏心密封跺阀


  2、按密封面材质分类

  (1)软密封蝶阀。

   密封副由非金属软质材料对非金属软质材料构成。

   密封副由金属硬质材料对非金属软质材料构成。

  (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。


  3、按密封形式分类

  (1)强制密封蝶阀

  弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生

  (2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生

  (3)自动密封蝶阀。密封比压由介质压力自动产生。


  气动手动双用蝶阀基础选项

  型号: D643H

  口径: 50~1200mm

  压力: 0.6MPa~1.6MPa

  材质: 铸钢 、铸铁、不锈钢


  气动手动双用蝶阀产品特点

  1、本阀采用三偏心结构,具有越关越紧的密封功能,密封性能可靠。

  2、密封副材料选用不锈钢+石棉板,使用寿命长。

  3、不锈钢+石棉板密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

  4、蝶板采用框架结构,强度高,过流面积大,流阻小。

  5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

  6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

  7、本阀结构独特,操作灵活,省力,方便。

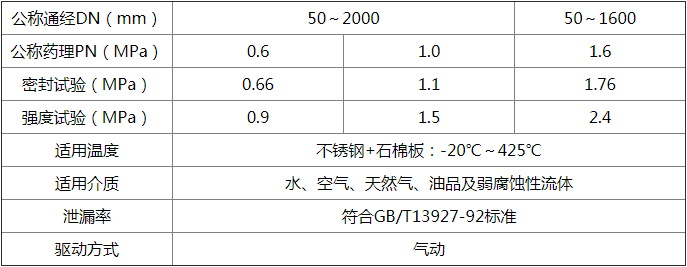

  气动手动双用蝶阀主要结构参数

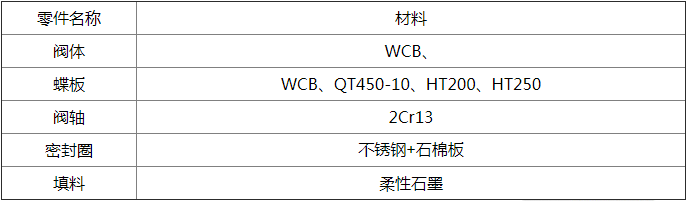

  气动手动双用蝶阀主要零部件材料
