气动衬氟蝶阀

  气动衬氟蝶阀产品概述

  D671F46气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。


  其主要特点为:

  1、设计新颖、合理、结构独特,重量轻,启闭迅速。

  2、操力矩小,操作方便,省力灵巧。

  3、可以任何位置安装,维修方便。

  4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

  5、密封材料耐老化、耐腐蚀,使用寿命长等特点。


  采用标准

  设计标准:GB/T2238-1989

  法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989

  压力试验:GB/T13927-1992;JB/T9092-1999


  执行机构

  采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

  1、齿轮式双活塞,输出力矩大,体积小。

  2、气缸选用铝金材料,重量轻、外形美观。

  3、可在顶部、底部安装手动操作机构。

  4、齿条式连接可调节开启角度、额定流量。

  5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

  6、IS05211标准连接为产品的安装更换提供了方便。

  7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。


  附件的选项

  根据不同控制和要求可选择下列附件:

  切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

  调节型附件:电气定位器、气动定位器、电气转换器。

  气源处理附件:空气过滤减压阀、气源处理三联件。

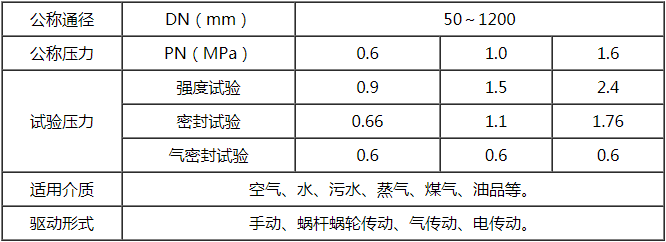

  主要技术参数

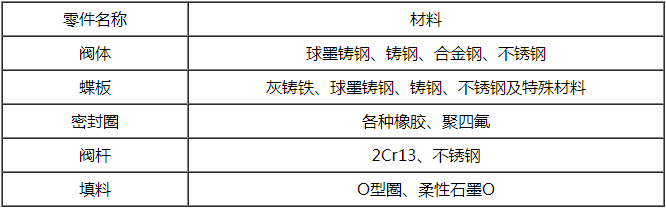

  主要零件的材质
