AW单作用执行器

  AW气动执行器产品概述

  AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低磨擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等。


  技术参数

  产品名称:AW气动执行器

  产品类别:气动执行器

  产品型号:AW-B=双作用式;AW-S=单作用式(弹簧复位)

  基本设计:气动双气缸双活塞拔叉式传动机构

  回转角度:双作用式=90° 单作用式=90° 从两端可调节角度-5°~+5°

  工作环境温度:-20℃~90℃

  气源压力:0.4~0.7Mpa(最大1.0Mpa)

  使用范围:适用于大口径球阀、蝶阀等


  型号编制

  1、气动执行器----------------------------------------------AW-B

  2、气缸内径尺寸规格13/17/20/28/35/40---------------60

  3、单作用式(弹簧复位)-------------------------------AW-S

  4、手操作机构-----------------------------------------------SD零件材料

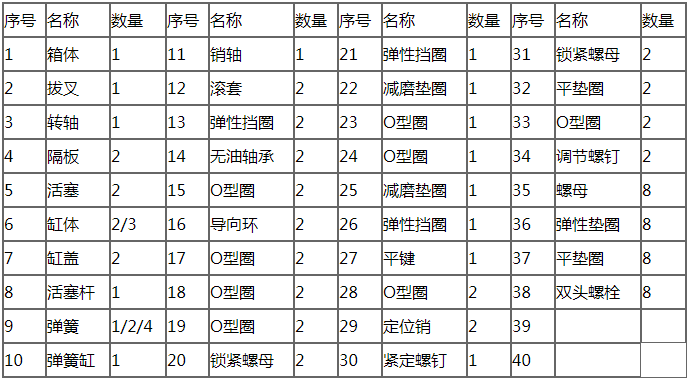

  零件材料

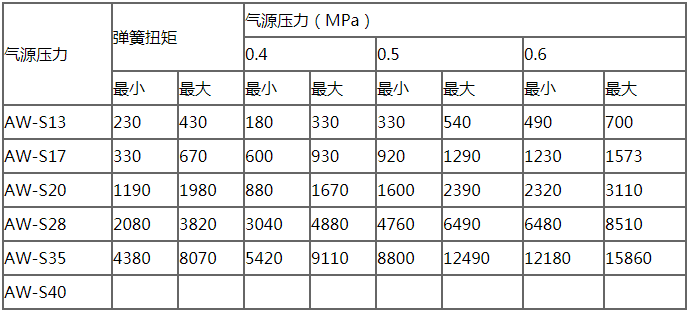

  单作用输出扭矩表

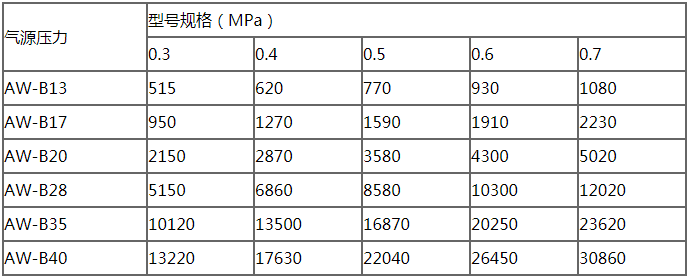

  双作用输出扭矩表
