AW铸铁执行器

  AW铸铁执行器产品概述

  AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,输出扭矩大,动作灵活平稳;活塞杆镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低磨擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀等。


  技术参数

  ■ 产品名称:AW气动执行器

  ■ 产品类别:气动执行器

  ■ 产品型号:AW-B=双作用式;AW-S=单作用式(弹簧复位)

  ■ 基本设计:气动双气缸双活塞拔叉式传动机构

  ■ 回转角度:双作用式=90° 单作用式=90° 从两端可调节角度-5°~+5°

  ■ 工作环境温度:-20℃~90℃

  ■ 气源压力:0.4~0.7Mpa(最大1.0Mpa)

  ■ 使用范围:适用于大口径球阀、蝶阀等


  型号编制

  1、气动执行器----------------------------------------------AW-B

  2、气缸内径尺寸规格13/17/20/28/35/40---------------28

  3、单作用式(弹簧复位)-------------------------------AW-S

  4、手操作机构-----------------------------------------------SD

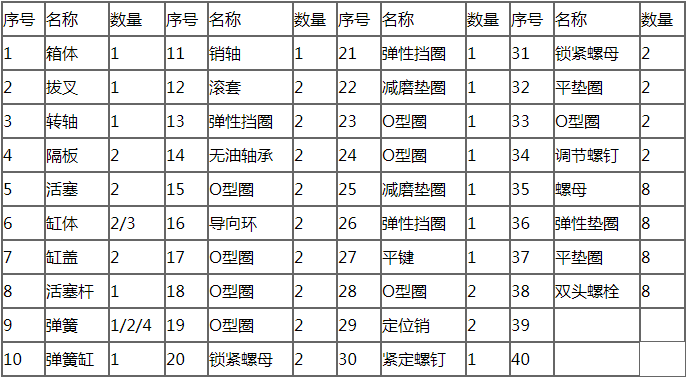

  零件材料



  附件选项:根据不同控制和要求可选择下列附件: 回讯器:也叫限位开关,远程反馈开关信号(可选防爆)。 电磁阀:双作用选二位五通、单作用选二位三通(可选防爆)。 三联件:可对气源稳压、过滤、气缸加润滑油。 手轮机构:转动手轮机构,可实现手动开、关阀。 电气定位器:输入4~20mA信号,实现阀门调节功能。


  订购方式: 本商品为厂家直供产品,如需特殊配置的(可定做),订货时请详细说明以下参数: (例如:阀门类型、驱动方式、连接形式、结构型式、公称压力、公称通径、输入信号、密封面材料、阀体材料、适用温度、是否带附件) 联系询价---->确定价格---->传真合同---->签订合同---->支付订金---->交付产品---->结清货款

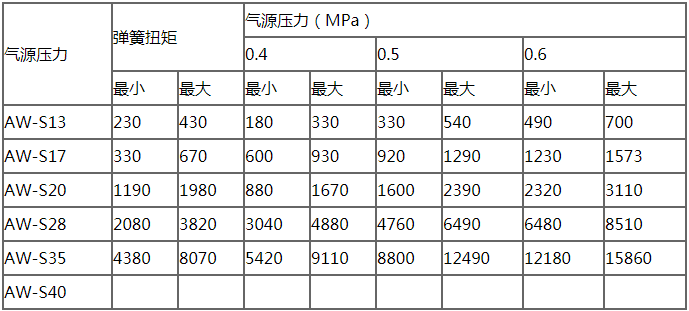

  单作用输出扭矩表

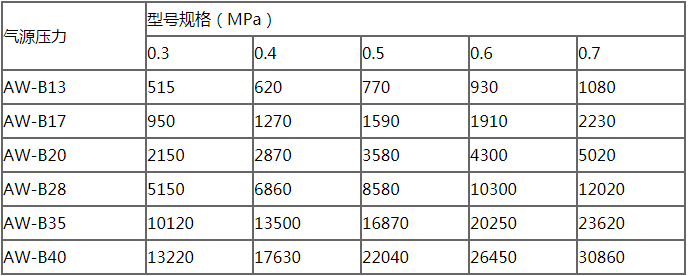

  双作用输出扭矩表
